Analizzatore di Spettro 3 GHz

PRODOTTI
RF Explorer 3G Combo
( con borsa protettiva per trasporto)
( 1 adattatore F/SMA )
prezzo Offerta: 350 eu ( iva compresa )
( Spedizione Gratuita )

DISPONIBILE




















Analizzatore di Spettro Digitale portatile
Strumento indispensabile ai tecnici operanti nel campo delle Radiotelecomunicazioni
ed agli Installatori nel settore della Telefonia Mobile, del WiFi e della Videosorveglianza
utilissimo per misurare il livello dei segnali e per il puntamento preciso delle antenne.
RF Explorer 3G Combo
( Bande di Frequenza:  15-2700 MHz  )

RF Explorer 3G è un Analizzatore di Spettro digitale portatile, uno strumento molto conveniente per il lavoro di Tecnici intallatori sia per Radioamatori e copre tutte le bande di frequenza piu' diffuse.
Il principio di funzionamento si basa su un sintetizzatore di frequenza altamente integrato e doppio mixer bilanciato che offre elevate prestazioni, dimensioni compatte, basso consumo e basso costo.
E 'stato progettato per essere utilizzato ugualmente bene all'aperto e al coperto, e può essere collegato ad un PC per funzionalità usando mini-USB connettore standard 2.0.
Questo modello comprende internamente un'unità  standard base WSUB1G  più un modulo di espansione RFEMWSUB3G comodamente montato all'interno e collaudato.
È dotato di due connettori SMA e due antenne, una antenna Nagoya NA-773 a banda larga e telescopica utilizzabile per tutte le frequenze sotto-il GHz e una mini-whip elicoidale per la banda superiore  fino  a 2,4 GHz. Ulteriori  antenne con banda specifica potranno  essere utilizzate per coprire efficacemente alcune bande particolari delle frequenze supportate.
La combinazione di questi due moduli interni offre la copertura a banda larga del modulo WSUB3G, insieme con la più alta sensibilità e la risposta rapida del modello WSUB1G per le frequenze sub-1GHz.
La Fornitura comprende: 1 Unita' RF Explorer 3G Combo, 1 Antenna telescopica Nagoya NA-773, 1 miniWhip elicoidale, 1 custodia EVA per trasporto.

CARATTERISTICHE:
Formato tascabile e leggero
Contenitore robusto in alluminio, Display LCD con possibilita di regolare il contrasto.
E' incluso nella fornitura  una custodia EVA per il trasporto e protezione di RF Explorer
Modalità Analizzatore di spettro con i modi:  Average, Picco Max,  Hold, Normale, possibilita' di sovrascrivere e Lifetime
aggiornamenti del  firmware gratuiti disponibili, aperti alle caratteristiche della comunità richiesto
Batteria Interna Litio ad alta capacità con autonomia di oltre 16h di uso continuo, e ricaricabile tramite la presa USB,

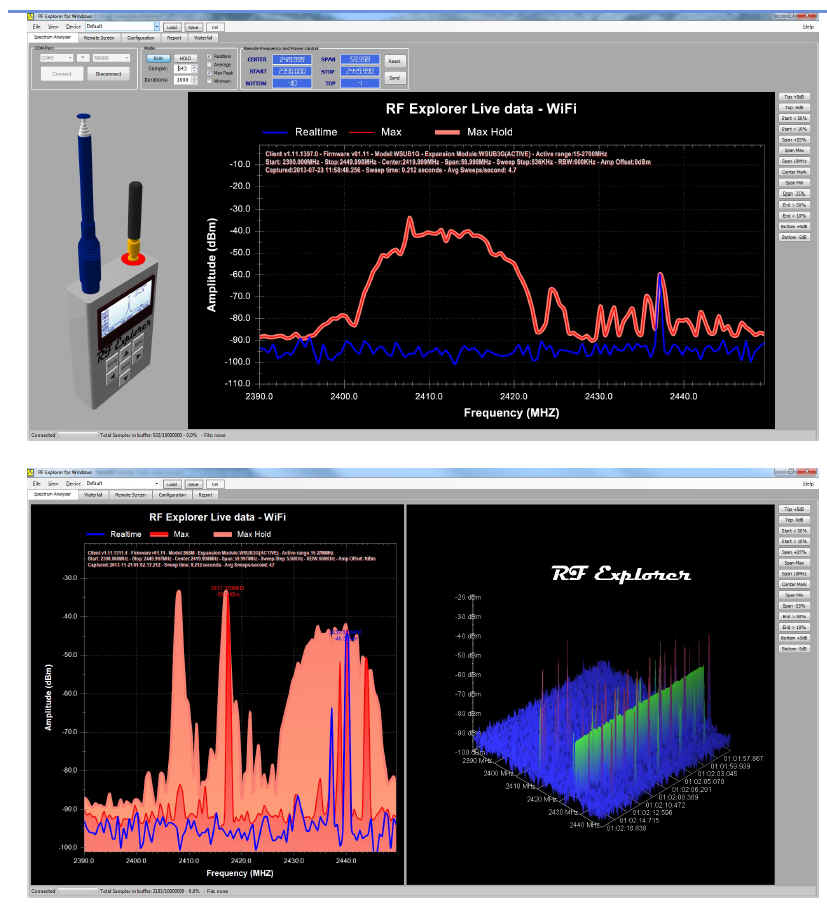

PC Windows client Open Source
Può essere esteso con moduli di espansione interni per banda e funzionalità aggiuntive
Copertura di banda larga per tutte le frequenze RF comuni, a partire da 15MHz e andando fino a 2.7GHz. Questo intervallo di spettro include Bande  di frequenza molto interessanti, come i  2m (Radioamatoriali), tutte le VHF e UHF, radio FM, TV Digitali, GPS, WiFi e WiMax, Bluetooth, RadioMicrofoni, come pure tutte le Bande di Frequenza della Telefonia Mobile  voce e dati  2G, 3G, 4G, ( GSM -UMTS - LTE) etc.
Firmware:  RF Explorer 3G Combo viene fornito con aggiornamento v1.09 del firmware. Nota alcune delle caratteristiche e il funzionamento precisione sarà migliorata nel prossimo ciclo di vita versioni del firmware gratuito.

  DATI TECNICI
  • Banda di frequenze coperta: 15 Mhz - 2700 MHz
  • Intervallo di frequenza (Span) : 112KHz - 100MHz
  • Display Grafico LCD 128x64 pixel, grande visibilità all'aperto
  • PC client Windows supporta Windows XP / Vista / Win7 64 bit sia a 32 e
  • Retroilluminazione per grande visibilità al coperto
  • 2 prese con connettori SMA standard a 50 ohm, uno per Sub-GHz a banda larga per antenna Nagoya NA-773 antenna telescopica in dotazione e un secondo connettore per frequenze 2.4Ghz per la banda 15-2700 MHz con antenna whip elicoidale inclusa. Sul connettore SMA tramite apposito adattatore e cavo esterno ( non forniti) e possibile collegare l'analizzatore di spettro ad una antenna direzionale per il suo preciso puntamento in sede di installazione.
  • Risoluzione di ampiezza:  0.5dBm
  • Gamma di dinamica:
  • Porta SMA Sinistra (WSUB1G):  da  -115dBm a 0dBm
  • Porta SMA Destra  (WSUB3G):  da -110dBm  a -10dBm
  • Potenza di ingresso massima applicabile:
  • Porta SMA Sinistra (WSUB1G): + 5dBm
  • Porta SMA Destra  (WSUB3G): + 30dBm
  • Livello medio di rumore (tipico): -110dBm
  • Stabilità di frequenza e accuratezza (tipico): + -10ppm
  • Stabilità di ampiezza e precisione (tipico):    + -6dBm
  • Risoluzione di frequenza: 1Khz
  • Larghezza di banda Risoluzione (RBW): 3Khz automatica a 600kHz
  • Peso: 185g
  • Dimensione: 113x70x25 mm
  • Completo di Borsa protettiva per trasporto
  • 2 antenne

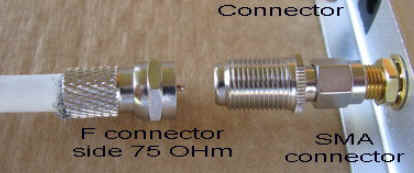

  • 1 Adattatore: F(femmina)/SMA(maschio) - ( per collegarci cavo TV 75 Ohm con connettore F )
  • Disponibile Softaware Client  per collegamento a PC  Win XP - Win 8 - Win 10

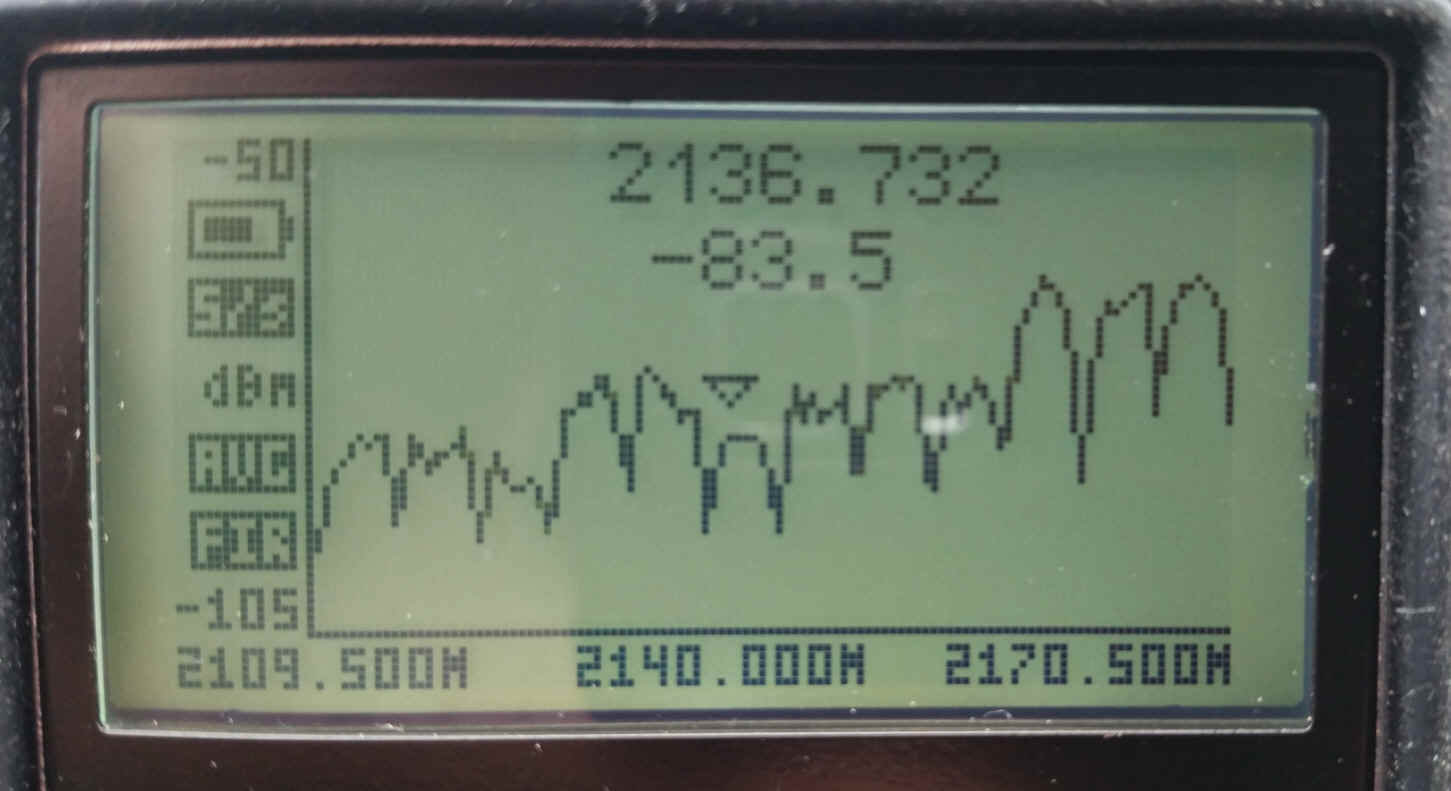

Schermata  Banda 2100 Mhz   3G / H+


Schermata Banda 1800 Mhz 4G/LTE +(GSM)

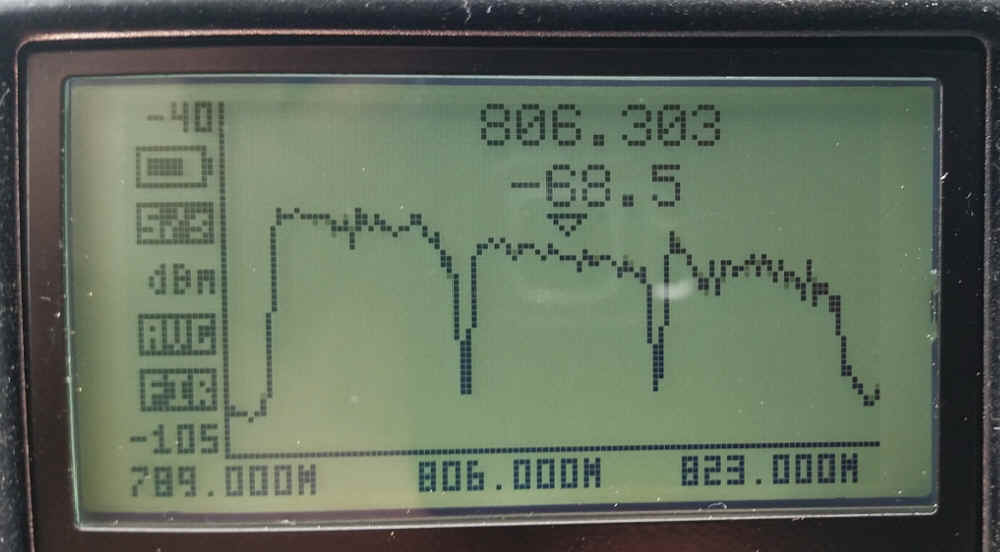

Schermata  Banda 800 MHz  4G/LTE
